8"立式爐管自製--續集

今天更新重點為設備之迴風系統設計:
使用的是台製富泰空調科技之抽風系統
品名為FFU-T8P濾紙為Ser No:F0905379 99.9995% at 0.1um
為使得濾紙之life time延長，特別將抽風區域作隔間處理，防止
外界懸浮粒子嚴重污染設備內部空間之潔淨度，入口又加裝一前級
過濾紙(Taiyi Air Filter TY-35)，期望能有限隔絕懸浮粒子

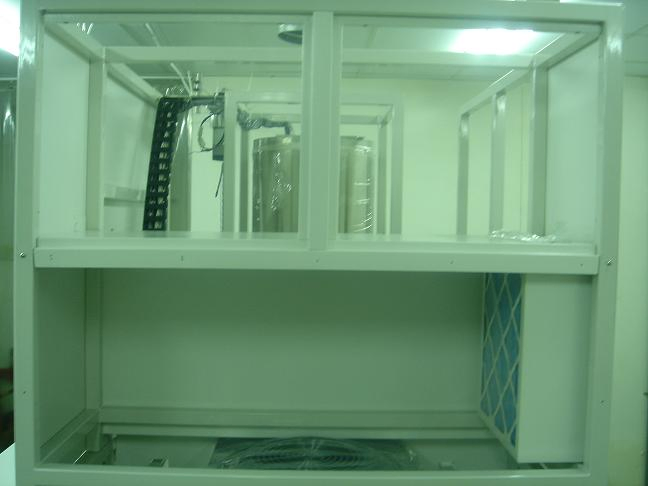

圖一為前級濾紙的置入箱，為方便日後更換，開口位於上方，蓋板掀開
即可更換。

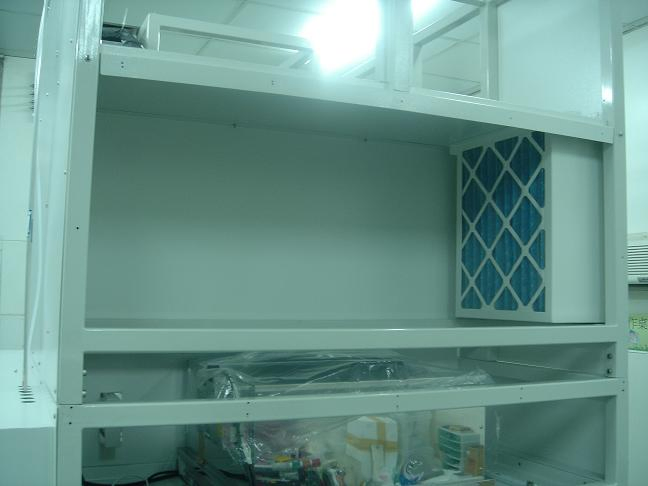

圖二為風箱後面照片，外面開原孔作為入風口，保護濾紙受撞擊。

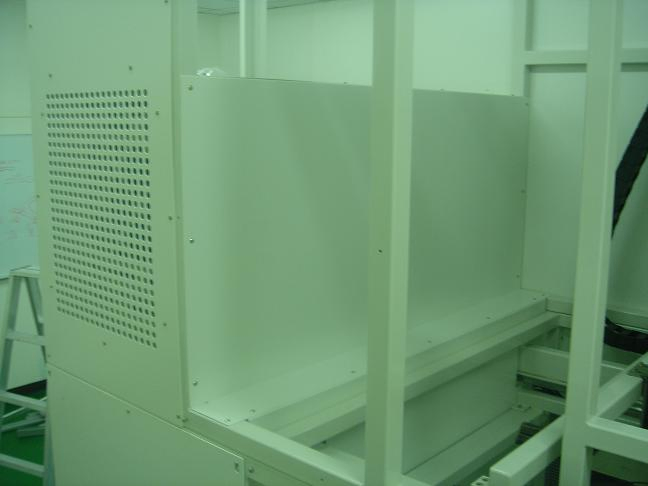

圖三為正面照片，下方為抽風馬達，目前先使用塑膠布作防塵隔離。

後續在作其他部分動作的更新。
